Konstrukce
Tiskárnu IQJET tvoří plášť a tisková hlava. Tisková hlava je spojená s pláštěm tiskárny pomocí kabelu tiskové hlavy. V plášti tiskárny se nachází elektronika, hydraulika a zásobníky inkoustu a rozpouštědla. Zásobníky lze plnit pomocí náplní. K obsluze tiskárny je v plášti tiskárny zabudovaný dotykový displej. Tisková hlava obsahuje elektrické a mechanické součástky, které vytvářejí inkoustový paprsek a kapky inkoustu. Na konci tiskové hlavy se nachází výstupní otvor pro inkoustový paprsek. Na zadní straně pláště tiskárny jsou umístěna rozhraní pro připojení k zařízení a výměnu dat. Na pravé straně přístroje se nachází dokovací stanice Printhead-Refresh Dock k regeneraci tiskové hlavy během přestávek ve výrobě.

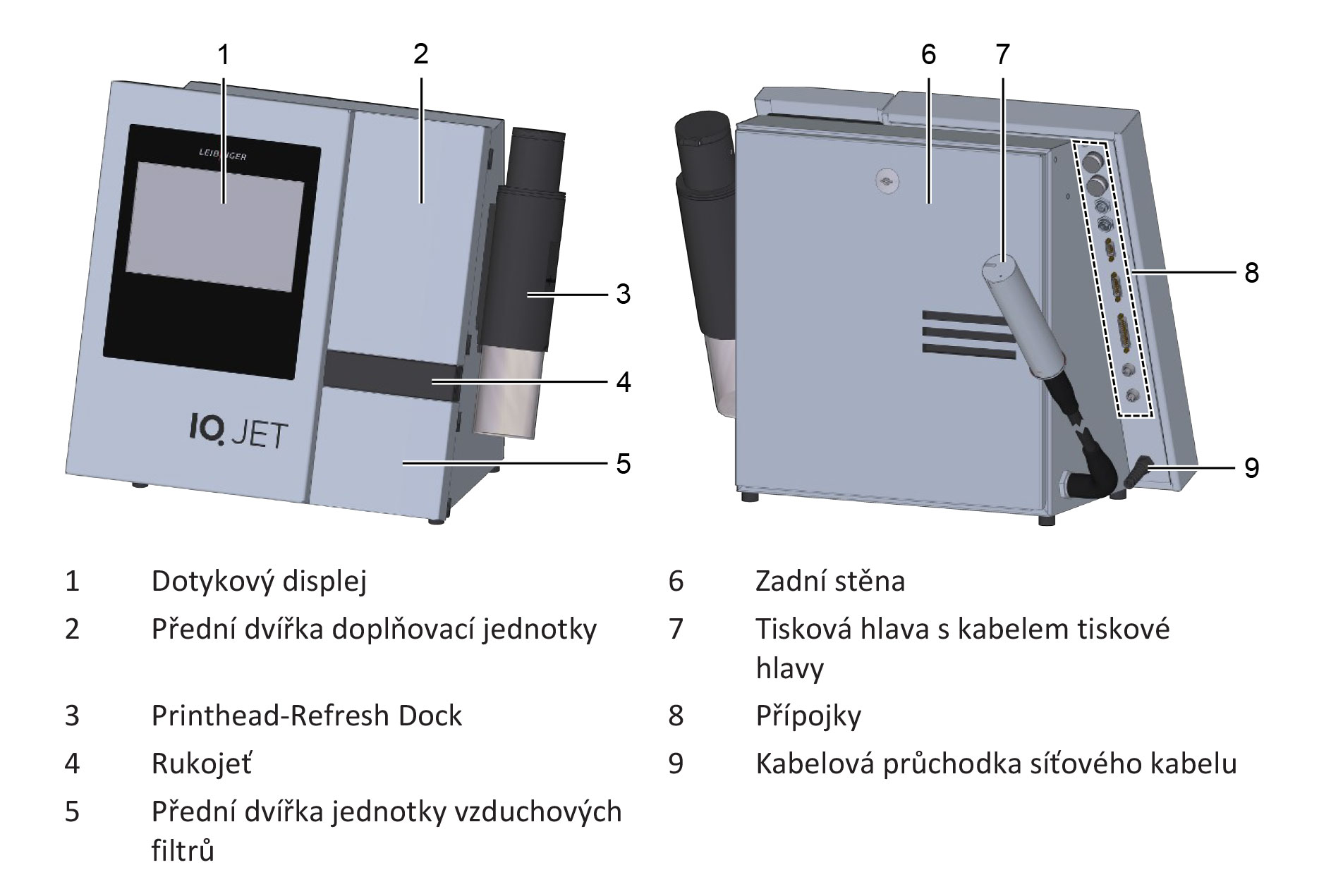

Konstrukce tiskárny IQJET
IQJET s otevřenými předními dvířky / tisková hlava SK7 s pouzdrem tiskové hlavy
Detailní pohled na tiskovou hlavu SK7 bez pouzdra tiskové hlavy
Náplně s inkoustem a ředidlem
Rozměry při zavřených předních dvířkách
Rozměry tiskové hlavy SK7 (standard s kabelem tiskové hlavy 3 m)
Rozměry při otevřených předních dvířkách
Pohled zezadu s přípojkami
Úvodní obrazovka ovládání tiskárny
Technické parametry
| Rozsah napětí | 100-240 V AC |
| Síťová frekvence | 50–60 Hz |
| Odebíraný proud | max. 0,68 A (při 100 V AC); max. 0,35 A (při 240 V AC) |
| Příkon v režimu tisku | 36 W |
| Doba přemostění v případě výpadku napájení s integrovaným záložním zdrojem mini UPS (volitelně) | několik sekund |
| Intervalový režim | lze definovat max. 20 časů |
| Displej | 10,1″ barevný displej, 1 280×800, multidotykový, kapacitní (PCAP) |
| Délka kabelu tiskové hlavy | 3 m, 6 m (volitelně) |
| Poloměr ohybu kabelu tiskové hlavy | > 45 mm (pevné uložení), > 180 mm (pohyblivé uložení) |
| Typ tiskové hlavy | SK 7 |
| Zrychlení tiskové hlavy | max. 25 m/s 2 |
| Velikost trysky tiskové hlavy | 70 μm, 60 μm (volitelně), 50 μm (volitelně, není k dispozici u variant tiskárny pro pigmentové inkousty) |
| Materiál tiskové hlavy | kostra: hliník, pouzdro tiskové hlavy: V2A |
| Hmotnost tiskové hlavy | cca 0,7 kg (bez kabelu tiskové hlavy) |
| Materiál pláště tiskárny | V2A |
| Hmotnost pláště tiskárny | 23,15 kg (prázdný, vč. tiskové hlavy s kabelem tiskové hlavy 3 m) |
| Stupeň krytí | IP56, IP66 (volitelně) |
| Teplotní rozsah | +5 °C až +45 °C |
| Relativní vlhkost vzduchu | max. 90 % (nekondenzující) |
| Zásobník inkoustu | 1 290 ml |
| Zásobník ředidla | 1 400 ml |
| Objem inkoustové náplně (barvicí inkoust) | 950 ml |
| Objem inkoustové náplně (pigmentový inkoust) | 850 ml |
| Objem náplně s ředidlem | 950 ml |
| Spotřeba inkoustu, počet znaků na náplň (950 ml) | 94 milionů znaků (při písmu 7 bodů a trysce 60 μm) |
| Spotřeba ředidla v režimu tisku (ethanol) | menší než 2 ml/h (při 20°C a trysce 60 μm) |
| Spotřeba ředidla v režimu tisku (MEK) | 2,7 ml/h (při 20°C a trysce 60 μm) |
| Spotřeba ředidla během výrobních přestávek | 0 ml/h (při aktivní funkci Eco-Mode) |
| Pigmentované inkousty | Různé pigmentované inkousty v různých barvách (pouze u variant tiskáren určených pro pigmentované inkousty) |
| Barvicí inkousty | Různé barvicí inkousty v různých barvách |
| Základ inkoustu | MEK, bez obsahu MEK, aceton, ethanol |
| Min. výška tisku (jednořádkový tisk) | 1,3 mm (při 5 kapkách; vzdálenost od hlavy k produktu 3 mm; výška tisku 55 %) |
| Max. výška tisku | 13,1 mm (při 48 kapkách; vzdálenost od hlavy k produktu 15 mm; výška tisku 85 %) |
| Max. rychlost tiskárny | 2 400 výtisků/min |
| Max. rychlost | 413 m/min (při 5×5 a trysce 60 μm)
275 m/min (při 5×5 a trysce 70 μm) Všechny údaje se vztahují na jednořádkový text, 10 znaků/palec a vzdálenost kapek 0,43 mm. |
| Max. rychlost tisku | 3 200 znaků/s (při 5×5 a trysce 60 μm)
2 100 znaků/s (při 5×5 a trysce 70 μm) |
| Max. počet řádků | 8 řádků (při 5×5)
6 řádků (při 7×5) |
| Vzdálenost mezi hlavou a produktem | 3 mm až 30 mm (v závislosti na režimu písma) |
| Max. vertikální rozlišení (výška úhozu) | 48 kapek |
| Počet úhozů na úlohu | max. 20 000 |
| Písma | Všechna písma lze libovolně kombinovat.
písma od 5 bodů do 48 bodů 3dot_tower_cable, 3dot_tower_highspeed, 5dot, 5dotbaseline_offset, 5dot_tower, 5dot_tower_highspeed, 6dot, 7dot, 7dot_baseline_offset, 9dot, 9dot_baseline_offset, 9dot_baseline_offset_bold, 11dot, 11dot_MSGothic, 12dot, 12dot_baseline_offset, 13dot, 13dot_MSGothic, 14dot, 14dot_baseline_offset, 16dot, 16dot_baseline_offset_BERN, 18dot, 24dot_BERN, 24dot_baseline_offset, 24dot_baseline_offset_BERN, 32dot, 48dot velká a malá písmena, přehlásky, zvláštní znaky, asijské znaky, cyrilice, arabské a jiné znaky latinka, arabština, perština, hebrejština, tradiční čínština, zjednodušená čínština, thajština, korejština, kandži, katakana, hiragana (omezená sada znaků), cyrilice, vietnamština svislé písmo max. 20 uživatelem definovaných písem |
| Režim písma | několikastupňový kontrastní a tučný tisk
variabilní rozestupy mezi znaky obsah zrcadlově převrácený / vzhůru nohama / obráceně oboustranně čitelný obsah (střídavé otáčení o 180°) invertování obsahu |
| Tisková úloha | max. 48 objektů na tiskovou úlohu
max. 32 počítadel na tiskovou úlohu max. 48 časů směn na tiskovou úlohu max. 1024 tiskových úloh na seznam tiskových úloh |
Pojďme to zkusit!
Zajímá vás cena tiskárny IQJET? Kontaktujte nás nebo si domluvte schůzku s naším obchodníkem! Od nezávazné nabídky vás dělí už jen pár kliknutí.
Spotřební materiály
IQJET využívá speciálně navržené inkousty a ředidla pro dokonalejší tiskové výsledky. Tiskárna a spotřební materiál se optimálně vylaďují pomocí parametrů. Společnost LEIBINGER vyvíjí inkousty a ředidla, která zaručují optimální tiskové výsledky na širokou škálu materiálů. Tyto dokonalé inkousty přinášejí technologický pokrok, který překonává očekávání tím, že nabízejí nejlepší možnou kvalitu tisku pro vaše potřeby.
Tiskárna má dva oddělené zásobníky inkoustu a rozpouštědla. Zásobníky lze plnit pomocí zapečetěných náplní. Náplně se po vložení do tiskárny automaticky otevřou a poté se vyprázdní do zásobníků.
Během provozu se ředidlo obsažené v inkoustu postupně odpařuje. Tím se mění viskozita inkoustu. Tiskárna viskozitu inkoustu proto nepřetržitě kontroluje. Jakmile viskozita inkoustu přestane odpovídat požadované hodnotě, tiskárna ji upraví přidáním ředidla ze zásobníku. Tím je zajištěna konzistentní viskozita inkoustu a vždy kvalitní tisk.
